高溫電磁閥結構組成及工作原理【圖】

    電磁閥結構組成：
    高溫電磁閥主要由高溫合金殼體形成的燃?xì)馔ǖ馈㈦姶盆F兩部分組成，兩者之間由高硅氧玻璃鋼隔熱墊或氣凝膠進行隔離，降低高溫燃?xì)庀螂姶盆F部分的熱傳導。如圖1、2所示，其中高溫燃?xì)馔ǖ烙筛邷睾辖饸んw部分、左右限位襯套、芯軸等部分組成，電磁鐵由定子、電磁銜鐵、復位彈簧等部分組成。

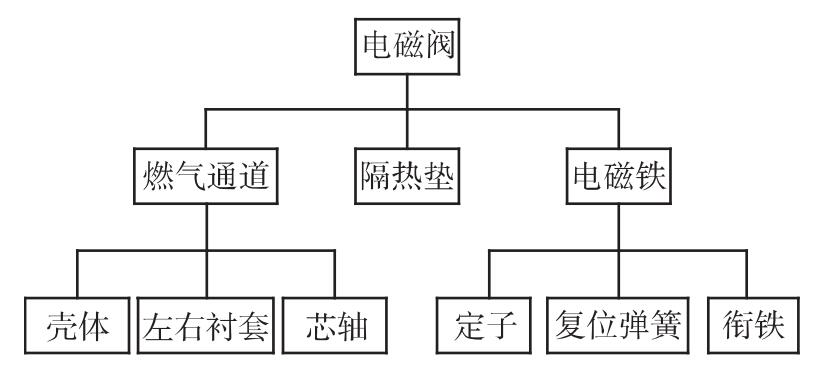

圖1 系統組成框圖

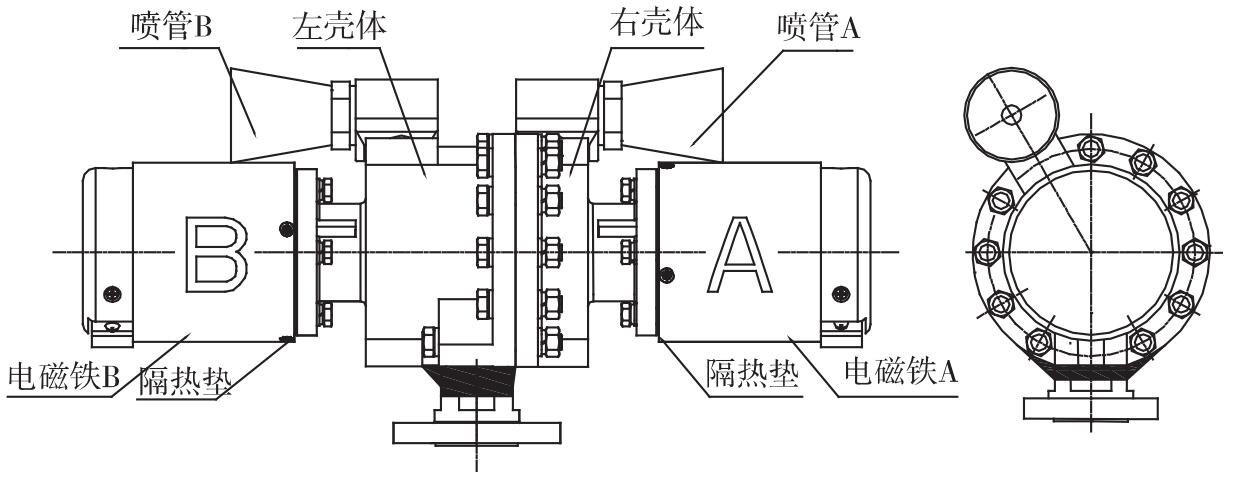

圖2 產品結構簡圖

    電磁閥工作原理：
    如圖3所示，由左右殼體、左右襯套以及密封套、左右噴管、密封圈等組成的高溫燃?xì)馔ǖ�。其中左右襯套分別與殼體采用過盈壓入的方式進行固定，密封套分別與左右殼體用螺紋加銷子的方式進行固定。
    其工作原理是初始狀態芯軸位于中間位置，左右燃?xì)馔ǖ廊�開；當左端電磁鐵通電產生電磁推力推動芯軸向右運動到達極限位置，右端燃?xì)馔ǖ狸P(guān)閉，左端燃?xì)馔ǖ来蜷_；當右端電磁鐵通電產生電磁推力推動芯軸向左運動到達極限位置，左端燃?xì)馔ǖ狸P(guān)閉，右端燃?xì)馔ǖ来蜷_。

圖3 高溫燃?xì)馔ǖ纼?nèi)部結構圖( 芯軸在右極限位置).
