雙頭自保持電磁閥

【雙頭自保持電磁閥工作原理】：

當要求電磁閥打開接通時，點擊開啟開關，即線圈6開關，線圈6通電，閥杠上升，打開副閥，隨后主閥打開，閥門開啟接通。

當要求電磁關閉截斷時，點擊關閉開關，即線圈5開關，線圈5通電，線圈5動鐵芯移動，打開閥杠定位裝置，閥杠下移，副閥關閉，隨后主閥關閉，閥門關閉截止斷。

【雙頭自保持電磁閥注意事項】：

1.電磁閥進口處要裝過濾網

2.安裝后線圈6要錐之于水平面、允許傾斜度±3度

3.管路中介質壓力不能超過閥門公稱壓力

4.介質流向要和閥門上流向一致

5.線圈6，線圈5開關要求裝點動開關，線圈不能長時間通電，通電時關不超過3秒

6.線圈不能接觸到點物體，如水，鋼鐵等

7.介質溫度不能超過200度，粘度不能超過4E

【雙頭自保持電磁閥產品用途】：

ZCL電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油，化工、冶制、紡織、食品、造船、醫療、環保及其他各工業部門的管理裝置中，完成系統中氣體，蒸汽、液體、油類（≤4E）等各種介質的自動控制，實現節能和程序控制自動化。

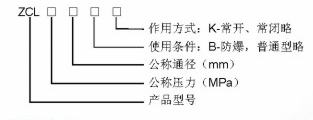

【雙頭自保持電磁閥規格說明】：



【雙頭自保持電磁閥技術參數】：

公稱通徑（mm）	25
公稱壓力（MPa）	10
工作壓差（Mpa）	0~10
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（KV)
泄流量（ML/min）	按JB/T7352-94.F規定
功耗	30VA
防爆標志	DIIBT6
防爆證編號	Ce991010
出線口街頭	內螺紋M20*1.5
介質溫州℃	≤80
環境溫度	-40~+60℃
工作介質	蒸汽、空氣、水油（粘度≤4E）

【雙頭自保持電磁閥外形連接尺寸】：

公稱通徑DN	接管尺寸G	外形尺寸
		L	H1	H2
25	1	100	22	218	75

【雙頭自保持電磁閥訂貨須知】：



1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。

2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。

3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。

4.若已經由設計單位選定上正公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

【雙頭自保持電磁閥安裝須知】：

1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。

3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。

如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，

如圖（四）分路裝置。注意：支路上的閥門平時須關閉。

4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。

5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。

6.普通型不可在爆作危險場合使用。

7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。

8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
